高低溫控溫系統

產品簡介

　　新芝阿弗斯生產銷售的高低溫控溫系統質量可靠，性能優越，具備高精度智能溫度控制，溫度控制范圍從-120℃至350℃應有盡有，能夠滿足絕大部分企業的恒溫控制需求。本設備控溫精度高達±0.1℃，制冷功率0.25kW到95kW、加熱功率2.5kW~95kW均有對應型號產品供應。

產品展示

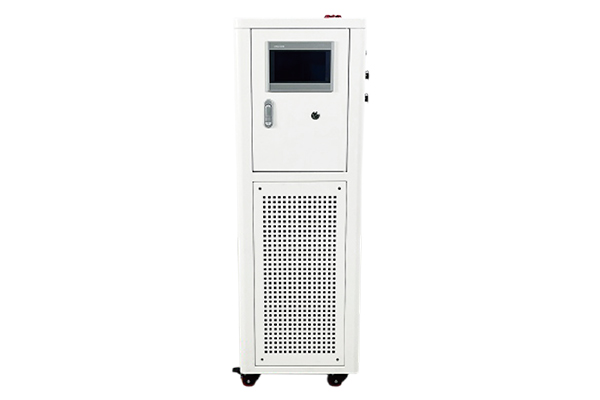

高低溫控溫系統(-25℃～200℃)

介質溫度范圍：-25℃～200℃

循環泵流量：30 ~ 400L/min(最大)

循環泵壓力：1.5 ~ 2.5bar

導熱介質接口尺寸：DN15 ~ DN50

總功率范圍：4 ~ 120kW(最大)

產品型號		HL25-220	HL35-220	HL55-220	HL75-220	HL100-220	HL150W-220	HL250W-220	HL380W-220	HL600W-220	HL950W-220
加熱功率		2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
制冷功率	200℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	100℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	20℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	-5℃	2kW	3kW	4.5kW	6.6kW	8kW	12kW	19kW	30kW	46kW	70kW
	-20℃	1.0kW	1.8kW	2.8kW	3.8kW	4.6kW	7kW	12kW	16kW	22kW	32kW

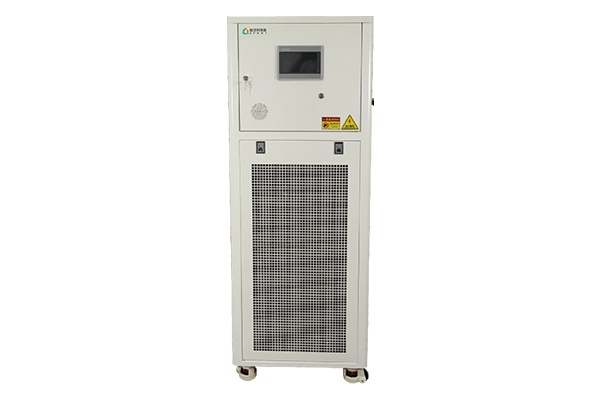

高低溫控溫系統(-40℃～200℃)

介質溫度范圍：-40℃～200℃

循環泵流量：20 ~ 400L/min(最大)

循環泵壓力：2 ~ 2.5bar

總功率范圍：4.5 ~ 135kW(最大)

產品型號		HL25-420	HL35-420	HL55-420	HL75-420	HL100-420	HL150W-420	HL250W-420	HL380W-420	HL600W-420	HL950W-420
加熱功率		2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
制冷功率	200℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	20℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	0℃	2kW	3kW	5kW	7kW	10kW	15kW	25kW	38kW	60kW	95kW
	-20℃	0.9kW	1.5kW	2.9kW	4.2kW	6kW	11kW	16kW	26kW	34kW	50kW
	-35℃	0.25kW	0.45kW	0.9kW	1.5kW	2kW	3.8kW	4.7kW	9kW	12kW	18kW

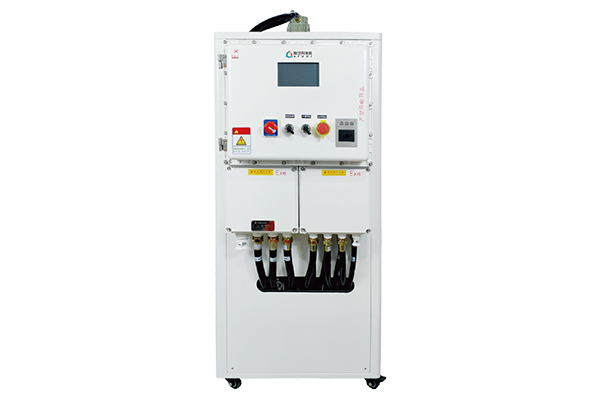

高低溫控溫系統(-60℃～200℃)

介質溫度范圍：-60℃～200℃

循環泵流量：35 ~ 400L/min(最大)

循環泵壓力：2 ~ 2.5bar

總功率范圍：5 ~ 130kW(最大)

產品型號		HL25W-620	HL35W-620	HL55W-620	HL75W-620	HL100W-620	HL150W-620	HL250W-620	HL380W-620	HL600W-620	HL950W-620
加熱功率		2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
制冷功率	200℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	100℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	20℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	-40℃	0.95kW	1.45kW	2.3kW	3.1kW	4.8kW	7.75kW	18kW	22kW	30kW	45kW
	-55℃	0.25kW	0.5kW	0.75kW	0.9kW	1.5kW	2.8kW	6kW	7.5kW	11kW	15kW

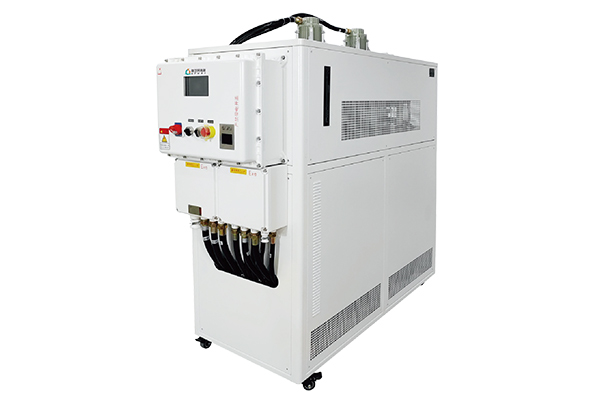

高低溫控溫系統(-80℃～200℃)

介質溫度范圍：-80℃～200℃

循環泵流量：20 ~ 400L/min(最大)

循環泵壓力：2 ~ 2.5bar

總功率范圍：6.5 ~ 180kW(最大)

產品型號		HL25W-820	HL35W-820	HL55W-820	HL75W-820	HL100W-820	HL150W-820	HL250W-820	HL380W-820	HL600W-820	HL950W-820
加熱功率		2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
制冷功率	200℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	100℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	20℃	2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	95kW
	-60℃	1.0kW	1.4kW	1.6kW	3.0kW	3.3kW	5.8kW	10kW	16kW	23kW	32kW
	-75℃	0.3kW	0.42kW	0.7kW	1.3kW	1.4kW	2.4kW	5kW	8kW	11kW	14kW

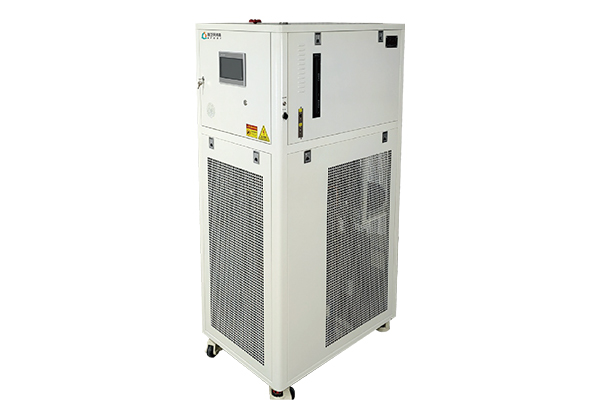

高低溫控溫系統(-100℃～100℃)

介質溫度范圍：-100℃～100℃

循環泵流量：35 ~ 150L/min(最大)

循環泵壓力：2 ~ 2.5bar

總功率范圍：12 ~ 82kW(最大)

產品型號		HL35-1010	HL55W-1010	HL75W-1010	HL100W-1010	HL150W-1010	HL250W-1010	HL380W-1010
加熱功率		3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW
制冷功率	100℃	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW
	20℃	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW
	-80℃	1.9kW	2.8kW	3.3kW	4.1kW	5.5kW	8.2kW	11.6kW
	-95℃	0.45kW	0.7kW	0.9kW	1.2kW	1.6kW	2.2kW	3kW

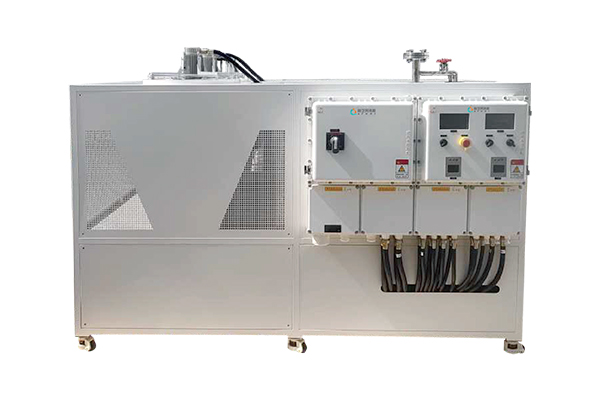

高低溫控溫系統一拖二(-25℃～200℃)

介質溫度范圍：-25℃～200℃

循環泵流量：15 ~ 250L/min(最大)

循環泵壓力：1 ~ 2.5bar

總功率范圍：6.2 ~ 230kW(最大)

產品型號		HL25-220-2T	HL35-220-2T	HL55-220-2T	HL75-220-2T	HL100-220-2T	HL150-220-2T	HL250-220-2T	HL380-220-2T	HL600-220-2T	HL950-220-2T
加熱功率		2.5kW	3.5kW	5.5kW	7.5kW	10kW	15kW	25kW	38kW	60kW	90kW
制冷能力	200℃	2.5kW	3.5kW	5.5kW	7kW	10kW	15kW	25kW	38kW	60kW	90kW
	100℃	2.5kW	3.5kW	5.5kW	7kW	10kW	15kW	25kW	38kW	60kW	90kW
	20℃	2kW	3kW	5kW	6kW	8.5kW	11kW	18kW	26kW	42kW	68kW
	-5℃	1.5kW	2.5kW	3kW	5kW	7kW	7.5kW	13kW	18kW	30kW	50kW
	-20℃	1kW	1.6kW	2kW	3kW	3.6kW	4.5kW	7.5kW	11kW	18kW	26kW

功能特點

　　1.操作面板：7英寸彩色觸摸屏，溫度曲線顯示、記錄；

　　2.控溫對象：物料溫度控制與導熱介質出口溫度控制可自由選擇；

　　3.溫差控制：反應釜夾套溫度與物料溫度的溫差可控制、可設定；

　　4.程序編輯：可編制5條程序，每條程序可編制30段步驟；

　　5.高溫直降：高溫降溫技術，300℃直接開啟壓縮機制冷降溫；

　　6.溫度反饋：設備導熱介質 本機溫度、出口溫度、反應器物料溫度(外接溫度傳感器)三點溫度PT100；

　　7.循環泵：采用磁力驅動泵，沒有軸封泄漏問題；

　　8.安全保護：具有自我診斷功能；冷凍機過載保護、高壓壓力開關、過載繼電器、熱保護裝置、低液位保護、高溫保護、傳感器故障保護等多種安全保障功能；

　　9.密閉循環系統：整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水分，系統在運行中不會因?yàn)楦邷厥箟毫ι仙蜏刈詣?dòng)補充導熱介質。

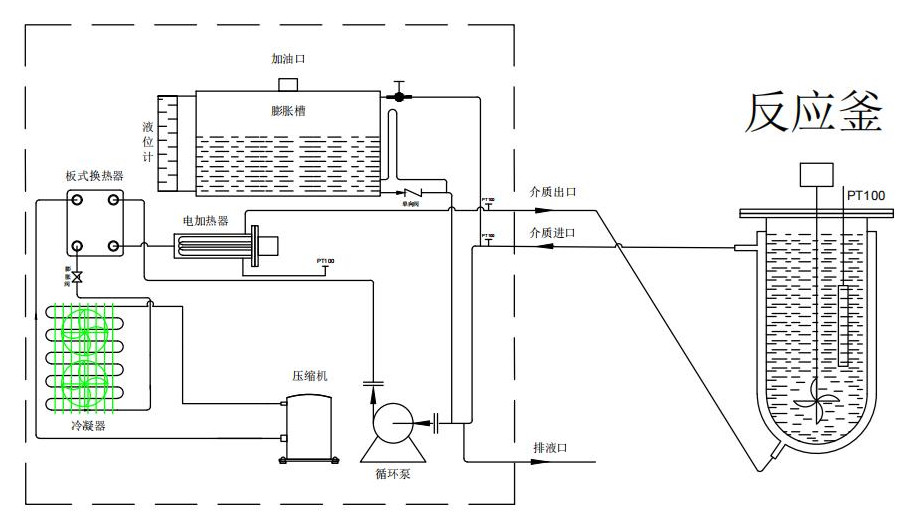

工作原理

　　高低溫控溫裝置由循環泵、加熱管、壓縮機、冷凝器、風機、干燥過濾器、膨脹閥、蒸發器、氣液分離器、傳感器、介質壓力表、回?zé)崞鳌⑴蛎浫萜鳌⒖刂破鞯炔考?gòu)成。集成了多項先進技術，以確保在廣泛的溫度范圍內實現卓越的溫度控制性能。系統運作基于一個精細協調的制冷與加熱循環，核心部件協同工作，確保溫度精準調節。

　　工作流程始于控制器接收到設定溫度信號后，指揮循環泵推動介質(如導熱油或特殊冷卻液)在整個系統中循環。需降溫時，壓縮機啟動，將制冷劑壓縮成高溫高壓氣體，隨后在冷凝器中釋放熱量給外界，冷凝成高壓液體。借助干燥過濾器凈化后，高壓液體經過膨脹閥迅速降壓、降溫，進入蒸發器。在此，低溫低壓的制冷劑吸收介質中的熱量蒸發，實現高效降溫，同時，風機促進熱交換，增強冷卻效率。當需要加熱時，加熱管在控制器指令下啟動，利用電熱原理直接對循環介質加熱，溫度傳感器持續監測并反饋至控制器，確保溫度穩定上升至設定點。系統內設的氣液分離器、回?zé)崞骱团蛎浫萜鞯冉M件，優化制冷劑狀態，減少能耗，提升系統響應速度。

　　整個過程中，介質壓力表監測系統壓力，確保安全運行，而膨脹容器則平衡壓力波動，提升系統穩定性。通過這一系列復雜而精細的調控機制，本系統得以在實驗、工業生產等多領域，提供穩定可靠的溫控解決方案。

設計優勢

　　1.采用全密閉管道式設計，降低導熱液需求量的同時，提高系統的熱量利用率，達到快速升降溫的目的；

　　2.高溫降溫技術，300℃直接開啟壓縮機制冷降溫；

　　3.膨脹容器中的導熱介質不參與循環，可以降低導熱介質在運行中吸收水分和揮發的風險；

　　4.高溫時沒有導熱介質蒸發出來，而且不需要加壓的情況下就可以實現：-80～190℃、-70～220℃、-88～170℃、-55～250℃、-30～300℃連續控溫。

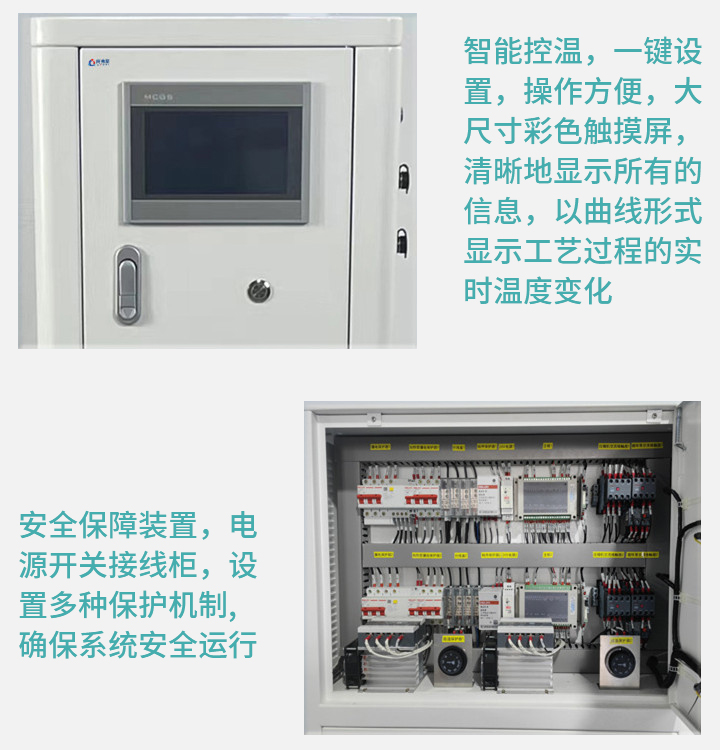

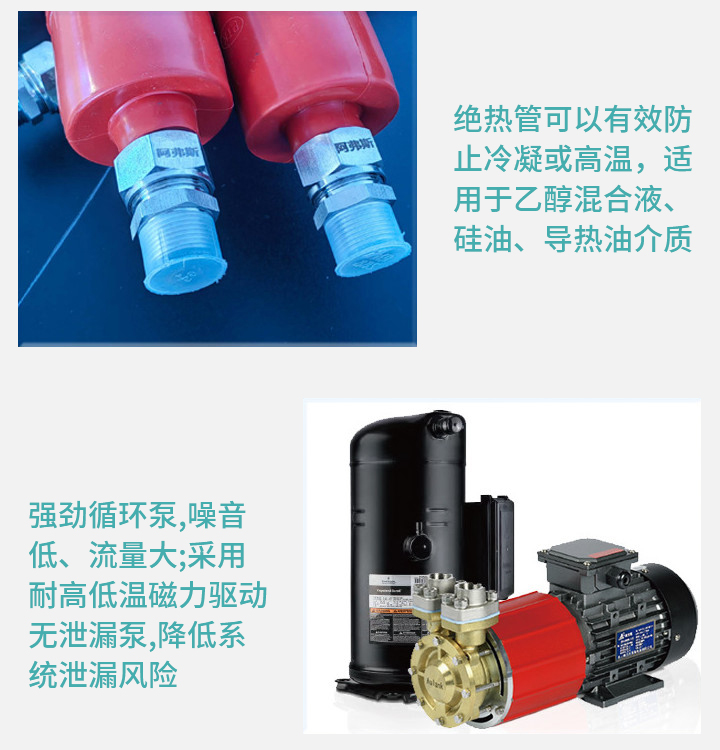

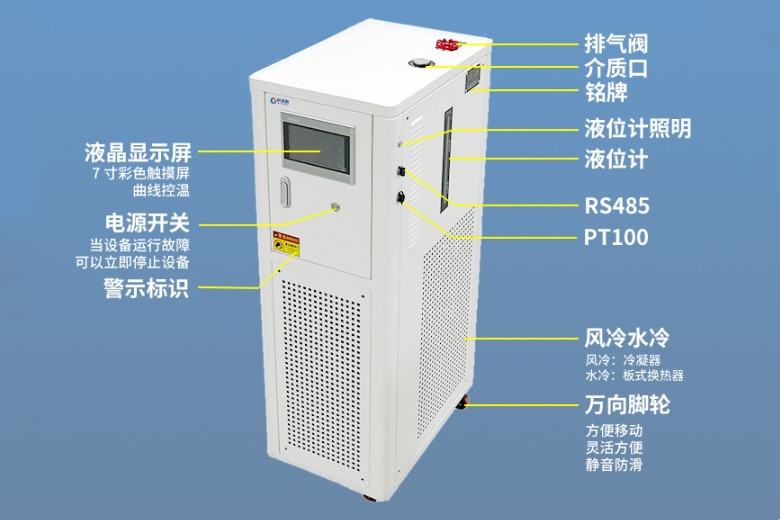

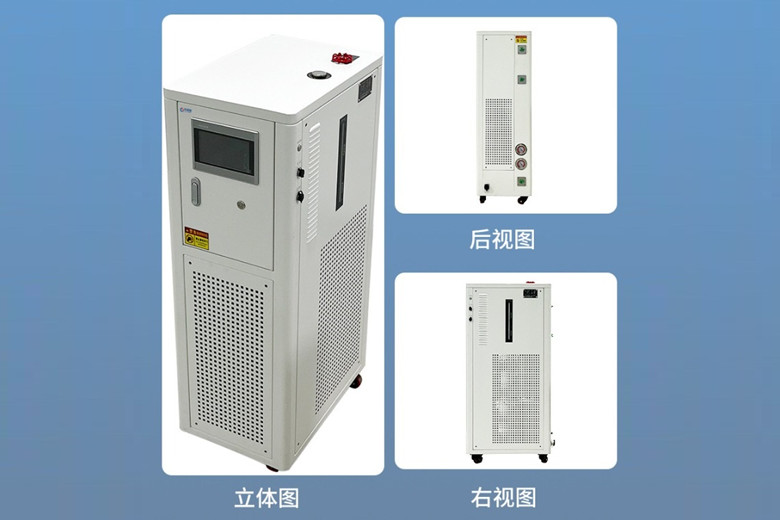

產品細節

應用領域

　　高低溫控溫設備被廣泛應用于多種反應裝置中，如反應釜、反應器(如微通道反應器、玻璃反應器和夾套反應器)、蒸餾系統、萃取系統等，以實現精確的制冷與加熱控制。這種設備在高等院校、科研實驗室、汽車制造、制藥工業、石油化工、半導體及電子產品測試、生物化學以及航空航天等多個行業領域內發揮著重要的作用。

使用說明

　　新芝阿弗斯高低溫控溫系統使用說明書PDF（右鍵另存為）
